Imalat serilerimizden olan, monofaze 12 VDC 10 Amp ile 200 Amp., 24 VDC 10 Amp. Ile 200 Amp arasi trifaze 12 VDC 50 ile 400 Amp, 24 VDC 50 ile 400 Amp, 110 VDC 50 ile 400, Amp, 220 VDC 50 ile 400 Amp. araliginda çalisan mikroislemci kontrollü, stabilize, full thyristör kontrollü, Otomatik ve manuel sarj, AC, DC korumali, Otomatik devreye girme ve çikma, Izole trafo, Dijital voltmetre ve ampermetreli, Akü zayif uyarili, Asiri yük ve kisa, devre korumali, normal ve hizli sarj imkani olan bir üründür

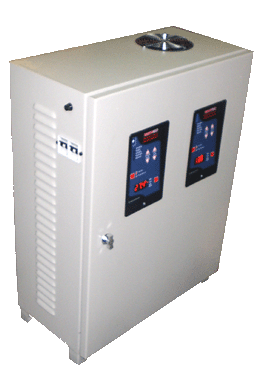

SERVO-RED SERISI


ÜRÜNLERIMIZ KENDI IMALATIMIZ OLUP ÇESITLI DEGERLERDE ÖZEL SIPARISLER ALINIR.

GENEL ÖZELLIKLER

  • Mikro islemci kontrollu
  • Stabilize
  • Full thyristör kontrollü
  • Otomatik ve manuel sarj
  • AC, DC korumali
  • Otomatik devreye girme ve çikma
  • Izole trafo
  • Dijital voltmetre ve ampermetreli
  • Akü zayif uyarili
  • Asiri yük ve kisa devre korumali
  • Normal ve hizli sarj imkani
  • Modüler Yapi, Servis ve Bakim Kolayligi
  • Küçük Boyut ve Sessiz Çalisma
  • Uluslararasi Kalite Normlarina uygunluk
  • Uygun Fiyat, 2 Yil Garanti

    Servo CH stabilize akü sarj redresörleri 5-1000 Amper arasi akim ve 12-360 V DC gerilim kapasitelerinde üretilirler. Cihazlarda standart olarak max. akim sinirlama özelligi vardir. Redresörler üstün teknolojileri ve güvenilirlikleri ile stabilize besleme gerektiren sistemlerde güvenle kullanilirlar.

    Teknik Özellikler

GIRIS GERILIMI

AC 220 V (Monofaze) - AC 380 V (Trifaze)

GIRIS FREKANSI

50 Hz.

ÇIKIS GERILIMI

12-24-48-110 V DC (Monofaze)
12-24-48-96-110-220 V DC (Trifaze)

ÇIKIS AKIMI

10-300 Amper (Monofaze) - 50-1000 Amper (Trifaze)

GERILIM REGÜLASYON

+/-%1

VERIM

>%97

ÇALISMA SIC.

-5ºC / +60ºC

SARJ GERILIM AYARLARI

Otomatik sarj
Cihazin sarj gerilimi “2.23*Akü göz sayisi” degerine set edilmistir. Buradaki akü göz sayisi 12 V aküler için 6'ya 24 V aküler için 12'ye esittir.
Manuel sarj (opsiyonel)
Cihazin sarj gerilimi nominal çikis geriliminin %80'i ile %110'u arasi ayarlanabilir.
Opsiyon: Standart olmayan gerilim ve akim degerlerinde özel imalat yapilmaktadir.

ServoCH, gerilim kontrollü - akim sinirlamali bir akü sarj redresörüdür. Mikroislemci kontrollü olmasi sayesinde son derece kompakt bir yapisi vardir. Dogrultucu yariiletken eleman olarak tristör kullanilmaktadir. Gerilim kontrollü çalisma, akülerin asiri sarj olmasini önler ve sarji tamamlanmis aküleri tampon sarjda tutar, bosalmalara engel olur. Yüksek hassasiyete sahip PWM modülasyonlu
tristör sarj yöntemi sayesinde akünün minimum gerilim dalgalanmasi ile sarj edilmesini saglar. Bu sayede çikis gerilimi üzerindeki dalgalanma en az düzeye iner ve akünün ömrünün daha uzun olmasi saglanir. Kullanicinin istedigi durumlarda “Hizli Sarj” özelliginin devreye sokularak akülerin daha kisa sürede sarj edilmesine olanak verir. Hizli sarjin sonunda (aküler otomatik olarak normal sarj moduna
döner ve dolu olan akülerin yüksek gerilimlere maruz kalmasini engeller. Ayrica aküsüz kullanimlar veya baska amaçli kullanimlar için sarj geriliminin belli sinirlar dâhilinde manuel olarak degistirilmesine izin vererek çikis gerilimi ayarli bir besleme kaynagi olarak da çalistirilabilir

Teknik Özellikler :
Giris Gerilimi : 220V ± %20 (1Faz+Nötr)
Giris Frekansi : 50Hz ±%5
Çikis Gerilimi :Farkli modeller için asagidaki tabloda belirtilmistir.

MODEL

OTOMATIK
SARJ GERILIMI
MANUEL
SARJ ARALIGI
12V / 10A – 12V 100A
13,5
10,1
15,2
24V / 10A – 24V 100A
27
20,2
30,3
48V / 10A – 48V / 50A
53,5
40,1
60,1
110V / 10A – 110V / 40A
120V
90
135

Çalisma Sicakligi : 0°C - 40°C
Bagil Nem :%95 yogusmasiz.
Koruma Sinifi : IP 22
Giris Korumasi : W- otomat – (Opsiyonel : Pako Salter)
Çikis Korumasi : W- otomat
Çikis Kisa Devre Korumasi : Elektronik Kontrol + Çikis termik salter
Haberlesme :Uzaktan Izleme Paneli Özelligi opsiyonel olarak RS232 veya RS-485 ile kullanilabilir.
Giris Terminali : 4mm Klemens ( Istege bagli olarak kablolu-fisli)
Çikis Terminali : Çikis akimina göre 32A , 63A veya 100A Born Klemens

Kullanim Özellikleri :

Genel Görünüs :
Redresörün ön yüzünde bir kontrol paneli, çikis born klemensleri, kullanim talimati ve giris - çikis sigortalari bulunur. Arka yüz de ise giris klemensi ve cihaz tanitim etiketi bulunur. Redresörü kullanmadan önce ön yüzdeki talimati mutlaka okuyunuz ve baglantilari dogru olarak yaptiginizdan emin olunuz.

Baglantilar ve çalistirma :
Akü baglantilarini yaparken Kirmizi born klemensi (Akü +) terminaline, siyah born klemensi (Akü –) terminaline bagladiginizdan emin olunuz. Giris baglantilarini da dogru olarak yapiktan sonra giris sigortasini kaldiriniz. Redresör ekraninda yazilim versiyonunu yazarak 3 sn içinde açilir. Ekranda görülen ilk deger çikis akü sarj gerilimidir ve ekranin hemen saginda bulunan “ÇIKIS” lambasi yanmaktadir. Akü Sarj Gerilimi ilk açilis anindan itibaren yavas bir sekilde artarak nominal sarj gerilimine ulasir. Bu sekilde bir yumusak kalkisla sebekeden yüksek bir kalkis akimi çekilmesi de önlenir. Artik redresörünüz devreye alinmaya ve akünüzü sarj etmeye veya yüklerinizi beslemeye hazirdir. Çikis sigortasini kaldirarak redresörü devreye alabilirsiniz

Kontrol Paneli :

1. Ekranda izleyebileceginiz 3 farkli elektriksel büyüklük vardir. Bunlar sirasiyla AC giris gerilimi, DC çikis gerilimi ve çikistan verilen DC akü sarj akimidir. O anda ekranda hangi büyüklügün oldugunu bize ekranin sag tarafinda bulunan lambalar gösterir. Bu lambalardan hangisi yaniyorsa ekranda o anda volt veya amper cinsinden ilgili gerilim veya akim gösteriliyor demektir. ( Örnegin ekranda 225
yaziyor ve giris lambasi yaniyorsa bu redresörün baglandigi sebeke geriliminin 225V oldugunu gösterir. Benzer sekilde ekranda 025 yaziyor ve Sarj akimi lambasi yaniyorsa bu bize o anda çikistan 25A akim çekildigini gösterir.) Ekranda olan büyüklükleri degistirmek için DISPLAY butonuna basilir. Butona her basista giris – çikis – sarj akimi lambalari birer asagiya kayar ve ekrandaki degerler
degisir.

2. Panelin sol üst tarafinda 5 adet durum göstergeleri olarak tanimlanabilecek lamba bulunmaktadir. Bu lambalarin adlari ve açiklamalari asagidaki gibidir:
Otomatik : Redresör “otomatik” modda çalismaktadir. Yani Çikis gerilimi fabrikasyon olarak ayarlanmis gerilim degeridir. ( Bu degerler tablo.1 de belirtilmistir.)
Manuel : Redresör “manuel” modda, yani kullanicinin ayarlamis oldugu çikis gerilimini üretecek sekilde çalismaktadir. (Otomatik ve manuel lambalarindan ayni anda sadece biri yaniyor olabilir)
Hizli Sarj : Kullanici tarafindan redresör hizli sarj moduna alinmistir ve aküler maksimum akim asilmayacak sekilde nominal gerilimden yüksek bir gerilimle sarj edilmektedir. Hizli sarj, sadece otomatik modda yapilir, kullanici hizli sarj gerilimini manuel olarak belirleyemez. Redresör hizli sarja baslarken hangi moda olursa olsun aküler dolunca redresör kendiliginde hizli sarjdan çikar ve otomatik moda geri döner.
Akim Siniri : Redresör fabrika tarafindan belirlenmis olan nominal akim sinirinda çalismaktadir. Bu durumda sarj gerilimi kisilir ve akim kontrolü yapilir.Aküler dolmaya basladikça sarj akimi azalir ve bir süre sonra akim siniri lambasi söner. Redresör akim sinirinda çalismaktan kurtulunca gerilim kontrolü devreye girer ve çikis gerilimini nominal sarj geriliminde (veya hizli sarj/ manuel ayarlanmis gerilim) tutar.
Akü Dolu : Bu lamba yandiginda aküler dolmustur ve redresör sadece tampon sarj
yapmaktadir.

3. Redresör üzerinde bulunan toplam 6 tane kontrol butonu vardir. Bunlardan “DISPLAY” butonunun çalismasi madde 3.3.1 de anlatilmisti. “KONTROL” butonu redresörün çalisma modlarini degistirmede kullanilir. Eger Kontrol butonuna kisa süre basip birakilirsa redresör otomatik..manuel mod degisimini yapar. Eger manuel moddan otomatik moda geçilmisse manuel lambasi söner, otomatik lambasi yanar, çikis gerilimi kendiliginden tablo.1 deki degere ayarlanir. Eger otomatik moddan manuel moda geçilmisse otomatik lambasi söner, manuel lambasi yanar. Ancak çikis gerilimi degismez, Çikis gerilimini kullanici Gerilim Ayari (+ - ) butonlarini kullanarak ayarlayabilir. Kullanici Çikis gerilimini Tablo.1 deki sinirlar dahilinde istedigi bir degere ayarlayabilir. Burada dikkat edilmesi gereken nokta, manuel modda ayarlanan gerilimin hafizada saklanmadigi ve manuel moda her geçiste tekrar ayarlanmasi gerektigidir. Bazi durumlarda otomatik..manuel geçislerinde çikis geriliminde bir süreksizlige veya siçramaya sebebiyet vermemek için bu gerekli bir uygulamadir.

4. Kontrol butonu iki fonksiyonlu bir butondur. Yukarida açiklanan otomatik..manuel mod seçimi disinda redresörün hizli sarj moduna geçmesi için de bu buton kullanilir. Eger kullanici uzun süre KONTROL butonunu basili tutarsa redresör HIZLI SARJ moduna geçis yapar. Bu modda sarj gerilimi yaklasik 4 dakika boyunca nominal sarj geriliminde tutulur. Sonrasinda sarj gerilimi nominal gerilimin 1/8 i oraninda arttirilir. 1 dakika boyunca bu yüksek gerilimle sarj edilen aküye bu sürenin sonunda tekrar nominal gerilim uygulanir. Bu süreç periyodik olarak aküler dolana kadar devam eder. Akülerin gözlerinin gerilimlerinin esitlenmesinde ve ilk defa kullanilan akülerin tam sarj edilebilmesi için basamak seklindeki sarj gerilimi ile doldurulmasi akü ömrü açisindan faydalidir. Redresör hizli sarj altindayken aküleri doldurunca tekrar otomatik moda ve nominal gerilimde tampon sarj yapmaya devam eder. Bu sirada otomatik lambasi ile beraber yanmakta olan hizli sarj lambasi söner, otomatik lambasi akü dolu lambasi yanar

5. Redresör ön panelinin sag üst tarafinda bulunan gerilim ve akim ayar butonlari adlarindan da anlasilacagi gibi redresörün çikis gerilimi ve sarj akimi degerlerini ayarlamada kullanilir. Her iki ayar için de (+) ve (-) ayar butonlari vardir. Gerilim ayar butonlari kullanilarak redresörün çikis gerilimi manuel modda olmak sartiyla Tablo.1 de belirtilen sinirlar içinde istenilen bir gerilime ayarlanabilir.Akim ayar butonlari ise redresörün çikis akiminin sinirlanacagi akim degerini ayarlamada kullanilir. Bu ayarlanan akim degeri fabrikada belirlenmis olan nominal sarj akimi degerini geçemez.

Uzaktan Izleme Paneli:
ServoRED'e, ihtiyaç duyulan hallerde RS485 formatindaki haberlesme portu kullanilarak uzaktan izleme paneli baglanabilir. Firmamiz tarafindan opsiyonel olarak sunulan bu özellik sayesinde yaklasik 1km mesafeden redresör ekranindaki tüm bilgiler ve uyarilar görülebilir, panel üzerindeki butonlar kullanilarak çalisma modu ve gerilim akim degerleri ayarlanabilir. Bunun için firmamiz tarafindan
verilecek uzaktan izleme panelinin redresör ile 2 besleme + (2+2) twisted pair data kablosuyla birbirine baglanmis olmasi yeterlidir. Yine ihtiyaç halinde firmamiz tarafindan yapilan yazilim yükseltmesiyle redresöre birden fazla uzaktan izleme paneli takabilir ve tüm fonksiyonlari her bir izleme panelinden kullanabilir / izleyebilirsiniz.
